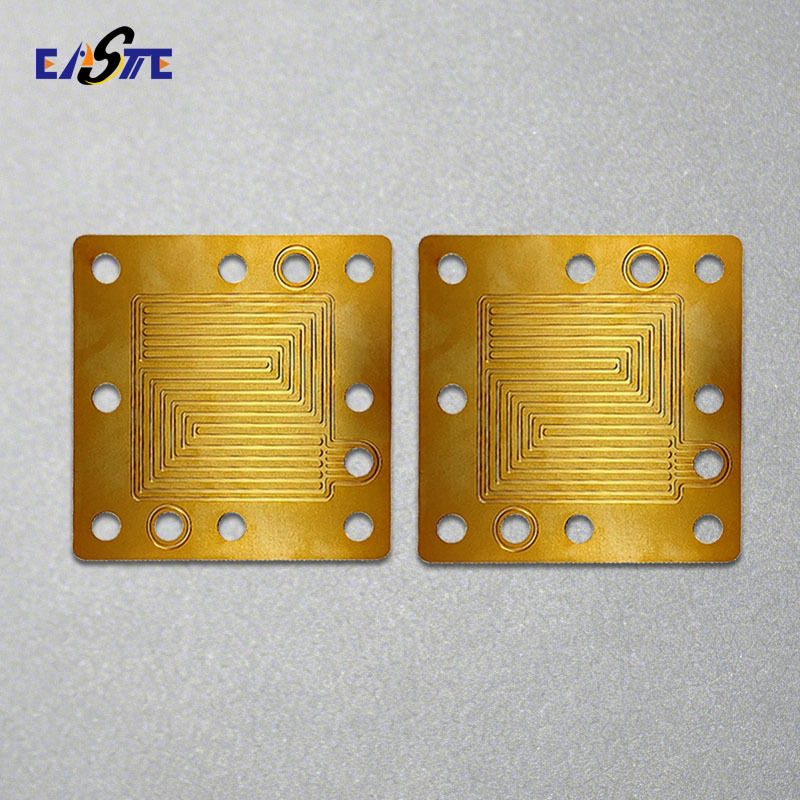

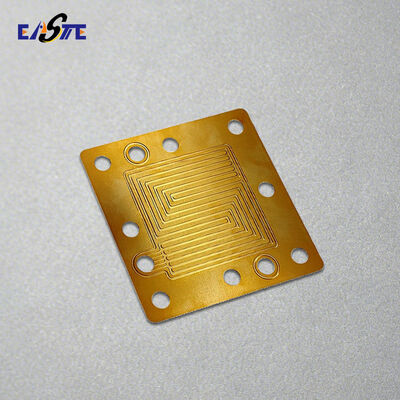

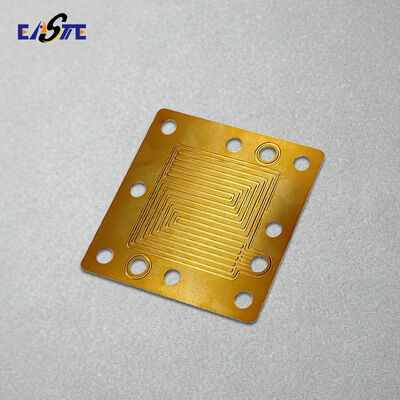

Fabricante de placas bipolares de célula de combustível de micro canal de gravação de cobre da Alemanha

O que são Placas Bipolares?

As placas bipolares são um dos componentes centrais em sistemas de células a combustível de hidrogênio. Elas desempenham várias funções críticas, incluindo a coleta de corrente elétrica, a distribuição uniforme de gases reagentes e o gerenciamento eficaz de calor e água dentro do conjunto da célula a combustível.

Como um elemento estrutural e funcional chave, as placas bipolares influenciam diretamente a eficiência geral, a durabilidade e a estabilidade operacional da célula a combustível. Elas são amplamente utilizadas em aplicações como células a combustível automotivas, sistemas de energia estacionária, tecnologias aeroespaciais e dispositivos de energia portáteis.

Placas bipolares de alto desempenho exigem design preciso, materiais adequados e processos de fabricação avançados, tornando-as um fator vital no desenvolvimento contínuo e na comercialização de tecnologias de energia de hidrogênio.

Vantagens das Placas Bipolares Metálicas Gravadas

• Alta condutividade para saída de energia eficiente e dissipação de calor

• Design ultrafino permite pilhas compactas e maior densidade de potência

• Resistente e durável, resistente a vibrações, pressão e ciclos térmicos

• Canais de fluxo fabricados com precisão para gerenciamento ideal de gás e água

• Escalável para produção em massa, ideal para sistemas automotivos e de energia

Aplicação de Placas Bipolares Metálicas Gravadas

1. Produção em massa de PEMFC
2. Eletrólise PEM/AEM
3. Célula a combustível de alta temperatura
4. Design leve
5. Pesquisa e desenvolvimento e experimentação

Que material de placas bipolares produzimos?

Aço Inoxidável (316 / 316L)

Titânio e Liga de Titânio (Gr1,Gr2,Gr5)

Níquel (Ni200 / Ni201) e Ligas de Níquel (Inconel, Hastelloy)

Cobre e Ligas de Cobre

Alumínio e Ligas de Alumínio (1060,3003,5052)

O Processo de Gravação Fotoquímica para Placas Bipolares

1. Seleção de Material e Preparação da Superfície

Chapas finas de metal, como aço inoxidável 316L, titânio, níquel ou ligas à base de níquel, são selecionadas com base na resistência à corrosão, condutividade e requisitos de aplicação. O material é completamente desengordurado e limpo quimicamente para garantir adesão ideal do fotorresiste e gravação uniforme.

2. Revestimento com Fotorresiste

Um fotorresiste sensível à luz é aplicado uniformemente em um ou ambos os lados da chapa de metal usando laminação ou revestimento por centrifugação. A chapa revestida é então seca sob condições controladas para obter espessura consistente do resite.

3. Exposição UV e Transferência de Padrão

Uma máscara fotográfica de alta resolução contendo a geometria do campo de fluxo projetado é precisamente alinhada com a chapa de metal. A exposição à luz UV transfere o padrão do canal de fluxo para o fotorresiste, definindo as áreas a serem gravadas.

4. Revelação

Após a exposição, a chapa passa por um processo de revelação que remove o fotorresiste exposto (ou não exposto, dependendo do tipo de resite), deixando um padrão de resite preciso que protege as áreas não gravadas.

5. Gravação Química

O metal padronizado é passado por um sistema de gravação química controlada, onde as áreas expostas são dissolvidas seletivamente usando um agente de gravação adequado. Parâmetros de gravação, como temperatura, concentração, pressão de pulverização e tempo, são estritamente controlados para atingir profundidade, largura e perfil precisos do canal.

6. Remoção do Resite e Limpeza

Uma vez atingida a profundidade de gravação desejada, o fotorresiste restante é removido e a placa bipolar é completamente limpa para remover resíduos químicos, garantindo uma superfície lisa e livre de contaminação.

7. Processos Secundários (Opcional)

Dependendo dos requisitos de design, processos adicionais podem ser aplicados, incluindo:

• Gravação em ambos os lados para campos de fluxo complexos

• Soldagem por difusão ou soldagem a laser para empilhamento de placas

• Tratamentos de superfície, como revestimento de ouro, revestimento de carbono ou revestimentos condutivos anticorrosivos

8. Inspeção e Controle de Qualidade

A inspeção final inclui medição dimensional, verificações de consistência do canal de fluxo, teste de planicidade e avaliação da qualidade da superfície para garantir a conformidade com as especificações do cliente e os requisitos de desempenho da célula a combustível.

Este processo de precisão, não mecânico, permite canais de microfluxo de alta resolução, excelente repetibilidade e fabricação sem estresse, tornando a gravação fotoquímica ideal para placas bipolares metálicas avançadas em células a combustível e eletrólises.

Por que nos escolher?

• Gravação Fotoquímica de Precisão para campos de fluxo de placas bipolares complexos e sem rebarbas

• Múltiplas Opções de Metal incluindo aço inoxidável, titânio, níquel e ligas especiais

• Fabricação Ultrafina e de Alta Precisão para pilhas compactas e alta densidade de potência

• Do Prototipagem Rápida à Produção em Massa com soluções flexíveis e totalmente personalizadas

• Controle de Qualidade Rigoroso garantindo desempenho consistente e longa vida útil

FAQ:

1.Qual o preço da personalização de placas bipolares?

 -- O preço dependerá do material, espessura, tamanho e outros requisitos, por favor, sinta-se à vontade para nos enviar seus requisitos detalhados, nós’lhe ofereceremos o preço             o mais rápido possível.

2. Como personalizamos a placa bipolar?

 -- Por favor, envie-nos seu desenho em formatos DXF, DWG, STP, PDF e outros, nós’faremos a avaliação e lhe ofereceremos o preço.

3. Como podemos garantir a qualidade?

    Moeda de Pagamento Aceita: USD, EUR, JPY, CAD, AUD, HKD, CNY;Nóssempre fazemos uma amostra de pré-produção antes da produção em massa, e sempre fazemos uma inspeção final de 100% antes do envio.4. Por que você deveria comprar de nós e não de outros fornecedores?Ou envie um e-mail diretamente para bella.xiang@xinhsen.com  /  WhatsApp: +86 18025476918

A Xinhaisen foi estabelecida para se especializar na produção de produtos metálicos de gravação fotoquímica de alta qualidade, finitos e de microtamanho. Nossa equipe de setenta profissionais             especializada em pesquisa e desenvolvimento, fabricação e serviço de marketing.5.

    Moeda de Pagamento Aceita: USD, EUR, JPY, CAD, AUD, HKD, CNY;--

Termos de Entrega Aceitos: FOB, CFR, CIF, EXW；

    Moeda de Pagamento Aceita: USD, EUR, JPY, CAD, AUD, HKD, CNY;   Tipo de Pagamento Aceito: T/T, Paypal, Western Union, Dinheiro.

Você quer personalizar a placa bipolar?

Clique em "contate-nos" abaixo para nos enviar o desenho da Placa Bipolar, suportamos formatos DXF, DWG, STEP etc.Ou envie um e-mail diretamente para bella.xiang@xinhsen.com  /  WhatsApp: +86 18025476918
