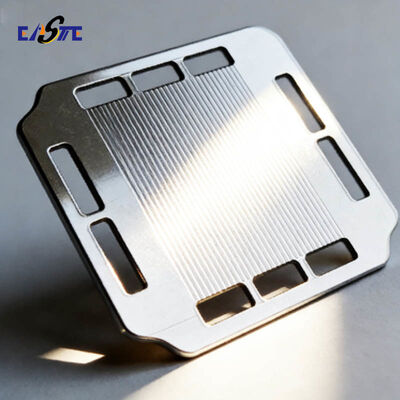

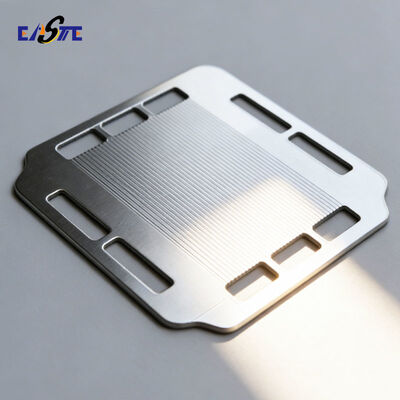

Placas bipolares gravadas em metal com projetos de campos de fluxo complexos para aplicações energéticas japonesas

Visão Geral do Produto
As placas bipolares são peças de metal de precisão essenciais para células a combustível e baterias de fluxo, servindo como elementos críticos para condução de corrente, distribuição de reagentes e suporte estrutural. A Xinhaisen é especializada na fabricação em alto volume de placas bipolares personalizadas usando tecnologia avançada de gravação, entregando peças que atendem aos rigorosos requisitos das aplicações de energia e industriais de próxima geração.

Processo de Fabricação
Nossas placas bipolares são produzidas através de um processo de gravação química altamente controlado, aproveitando nossa expertise em usinagem fotoquímica. Esta técnica de fabricação subtrativa envolve a limpeza do substrato metálico, aplicação de um fotorresistente, exposição à luz UV através de uma máscara fotográfica de precisão para definir o padrão do campo de fluxo, desenvolvimento do resiste e, em seguida, gravação das áreas expostas com produtos químicos especializados. Isso é seguido por limpeza completa, remoção do resiste restante e inspeção final. Este método é ideal para criar designs complexos de canais de fluxo sem rebarbas, sem induzir estresse mecânico ou alterações nas propriedades do material.

Características do Produto

• Alta Precisão e Complexidade: Capaz de produzir padrões intrincados de campo de fluxo com microcanais finos, apresentando larguras de linha de até 0,015 mm e tolerâncias uniformes dentro de ±0,01 mm.

• Sem Rebarbas e Sem Estresse: O processo de gravação garante paredes de canal lisas, zero rebarbas mecânicas e sem estresse residual, o que é crítico para a integridade da vedação e do conjunto.

• Versatilidade de Material: Processamos uma ampla gama de metais condutores adequados para placas bipolares, incluindo aço inoxidável (várias ligas), titânio, alumínio e cobre.

• Planicidade e Qualidade de Superfície Superiores: Mantém excelente planicidade em toda a placa e qualidade de superfície consistente, promovendo contato e desempenho ideais dentro do conjunto.

• Escalabilidade e Velocidade: Nosso processo suporta prototipagem rápida e produção em massa econômica, tornando-nos ideais tanto para P&D quanto para pedidos de grande volume.

• Flexibilidade de Design: Fácil de integrar designs de portas complexos, profundidades de canal variadas e recursos personalizados sem o alto custo ou tempo de espera de ferramentas.

Especificações do Produto

Aplicações do Produto

• Células a Combustível: Células a combustível PEM, células a combustível de óxido sólido (SOFCs) para aplicações automotivas, energia estacionária e dispositivos portáteis.

• Baterias de Fluxo: Baterias de fluxo de vanádio redox (VRFBs) e outros sistemas de armazenamento de energia eletroquímica.

• Eletrólisadores: Placas para sistemas de eletrólise de água PEM e alcalina para produção de hidrogênio.

• Trocadores de Calor: Placas de microcanal de precisão para soluções compactas de gerenciamento térmico.

Nossas Vantagens

• Líder em Precisão: Excelência na fabricação de recursos ultrafinos e de alta tolerância, cruciais para o desempenho eficiente da placa bipolar.

• Resposta Rápida e Alto Volume: Nossa cadeia de suprimentos integrada e processo otimizado garantem rápida entrega tanto para solicitações de protótipos quanto para pedidos de produção em larga escala.

• Flexibilidade Inigualável: Atendemos a diversas solicitações de materiais e designs complexos e personalizados sem ferramentas rígidas caras.

• Qualidade e Consistência Comprovadas: Controles rigorosos em processo e inspeção final garantem que cada placa atenda às especificações exatas, assegurando confiabilidade em sua montagem final.

• Experiência Extensa: Profundo conhecimento de aplicação em setores de energia, médico e de telecomunicações nos permite ser um verdadeiro parceiro técnico.

Perguntas Frequentes

P1: Qual é o prazo de entrega para protótipos de placas bipolares?
R: Para materiais e designs padrão, amostras de protótipo podem ser entregues tipicamente em 1-2 semanas após a finalização do design e especificação do material.

P2: Vocês podem revestir as placas bipolares para maior resistência à corrosão ou condutividade?
R: Sim. Oferecemos vários serviços de acabamento secundário ou podemos colaborar com parceiros confiáveis para revestimentos como ouro, platina, polímero condutor ou revestimentos especiais de carbono.

P3: Qual formato de arquivo vocês exigem para produção?
R: Preferimos arquivos CAD 2D em formato DXF ou DWG, ou desenhos PDF detalhados com todas as dimensões críticas e tolerâncias claramente especificadas.

P4: Existe uma quantidade mínima de pedido (MOQ)?
R: Nosso processo de gravação é altamente flexível. Suportamos MOQs baixos para prototipagem e estamos otimamente posicionados para corridas de produção de alto volume.

P5: Como vocês garantem que as placas estejam limpas e livres de resíduos de gravação?
R: Empregamos um processo de limpeza ultrassônica e passivação em várias etapas após a gravação para garantir que todas as superfícies estejam completamente limpas, livres de resíduos e prontas para seus processos subsequentes de montagem ou revestimento.
