Processo de gravação fotoquímica de bobina para bobina com a mais alta precisão

Descrição da gravação de bobina para bobina:

O que é o Reel to Reel Etching?

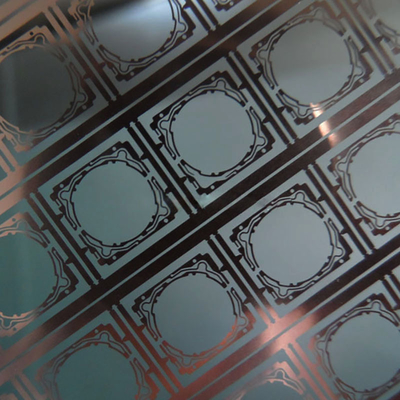

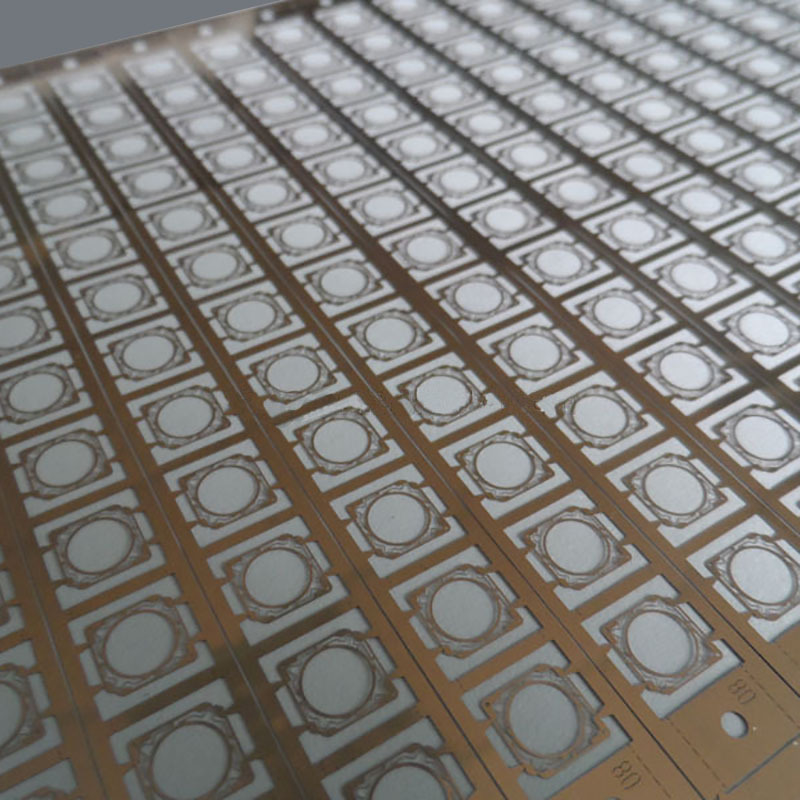

Gravação de bobina a bobinaTambém conhecido como gravação contínua de rolo para rolo, é um processo de gravação química contínua em que o metal de uma bobina é alimentado através de toda a linha de gravação e enrolado em outro rolo.É utilizado principalmente para a produção de grandes volumes de, peças finas e detalhadas, tais como conectores, molduras de chumbo e malhas finas.

Materiais de gravação de rolo a rolo:

• Aço inoxidávelO aço inoxidável é conhecido pela sua resistência superior e resistência à corrosão e é o material de escolha em ambientes exigentes, como equipamentos médicos e sensores industriais.Quando for necessária durabilidade a longo prazo.
• CobreO cobre é uma das opções mais comuns para circuitos flexíveis e interconexões, com uma condutividade elétrica excepcional.tornando-o ideal para a fabricação em larga escala.
• AlumínioO alumínio, valorizado pelo seu peso leve e pela sua resistência natural à corrosão, é frequentemente utilizado na indústria aeroespacial e na electrónica portátil, onde é essencial minimizar o peso.

Como funciona a gravação contínua de rolo para rolo?

A gravação contínua de bobina em bobina é um processo de alta eficiência concebido para a produção em massa de peças metálicas de precisão.O processo utiliza uma longa bobina de metal que se move continuamente através de cada etapa da produção.

1. Desenrolando a bobinaA linha de produção é alimentada por uma fita metálica a partir de um grande rolo.
2. Limpeza e preparação¢ A fita é cuidadosamente limpa para remover óleos, óxidos ou contaminantes que possam afetar a qualidade da gravação.
3. Revestimento fotoresistenteUma resistência sensível à luz é aplicada uniformemente sobre a superfície da tira.
4. ImagemO circuito ou padrão é transferido para a fita revestida através de exposição UV através de uma máscara fotográfica.
5. GravaçãoA fita passa por banhos de gravação química, onde as áreas expostas de metal são dissolvidas com precisão para formar o desenho necessário.
6. DesnudosO fotoresistente remanescente é removido, deixando padrões limpos e acabados.
7. ReemolduraçãoA fita processada é recolhida novamente num rolo para facilitar o manuseio, a inspeção ou a montagem.

Este método contínuo garante alta produtividade, qualidade consistente e eficiência de custo, tornando-o especialmente adequado para eletrônicos, componentes automotivos, malhas de filtragem e dispositivos médicos.

Vantagens da gravação de bobina em bobina

• Volume elevado:A natureza contínua permite uma produção rápida e em larga escala.

• Eficácia em termos de custos:Reduz os custos de fabricação, tornando-o ideal para produção em massa.

• Precisos:Técnicas avançadas como a gravação a seco garantem padrões de alta resolução.

• Adaptável:O processo funciona com uma ampla gama de materiais e aplicações.

Aplicações da gravação de rolos

• Eletrónica flexível: A gravação R2R cria padrões finos em substratos flexíveis, o que é essencial para a fabricação de circuitos, sensores e monitores leves e flexíveis.




• Dispositivos biomédicos: A gravação R2R é aplicada para produzir dispositivos bioeletrônicos flexíveis, incluindo sensores portáteis e dispositivos médicos implantáveis, através de padrões precisos de materiais biocompativeis.

• Energia fotovoltaicaÉ usado para desenhar células solares de filme fino, melhorando a sua eficiência, otimizando a absorção de luz e o desempenho elétrico.




• MEMS: O processo permite a produção em grande volume de sistemas microeletromecânicos (MEMS), como acelerômetros e sensores de pressão, garantindo uma qualidade constante.






• Etiquetas RFIDÉ vital para criar os padrões de antena em etiquetas RFID usadas para sistemas de inventário e pagamento.

Como personalizar suas peças metálicas por bobina de gravação de bobina de nós?

1.Por favor, envie-nos o seu desenho.
Aceitamos os seguintes formatos de ficheiros:DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw eAdobe Illustrator.

2.Tempo de produção de amostras: 3-10 dias

3.Express:Por DHL,FedEx,TNT,cerca de 3-7 dias.
