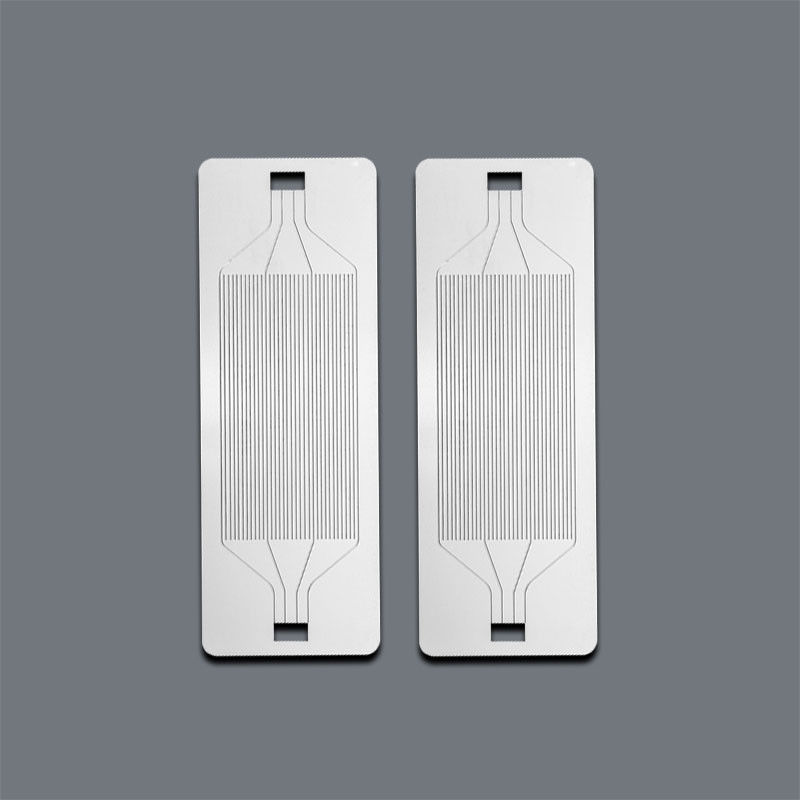

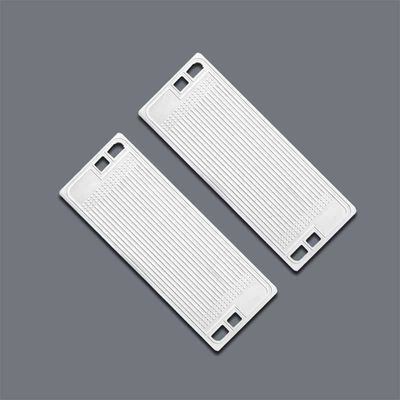

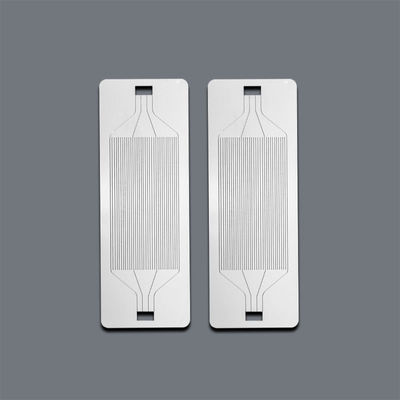

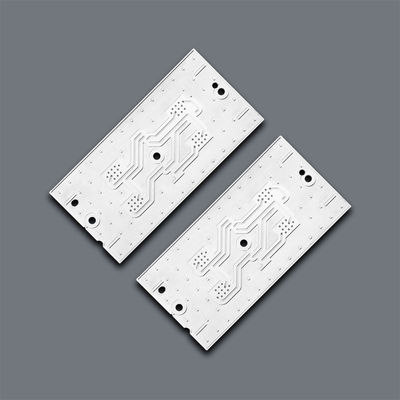

Precision Micro-Channel Titanium Etching Bipolar Plate 0,05 mm a 3 mm Espessura Personalização

Informações Básicas das Placas Bipolares de Gravação de Titânio:

Placa Bipolar de Gravação de Titânio com Microcanais de Precisão, Espessura de 0,05 mm a 3 mm, Personalização

As placas bipolares são componentes-chave em membranas de troca de prótons, células de combustível alcalinas e de óxido sólido, bem como em eletrolisadores. Elas são fabricadas com canais de fluxo intrincados que, quando empilhados, permitem a distribuição uniforme de gases, facilitam a circulação de ar e conduzem eficientemente a corrente elétrica entre células individuais.

Especificações das Placas Bipolares Metálicas que Gravamos:

Como um elemento central das células de combustível e eletrolisadores, a placa bipolar cumpre várias funções críticas dentro da pilha. Ela conduz corrente elétrica, guia o fluxo de gases e líquidos, fornece suporte estrutural para a montagem do eletrodo da membrana (MEA) e ajuda a regular o calor e a umidade. A qualidade de seu desempenho tem um impacto direto na eficiência geral, durabilidade e custo-efetividade do sistema de células de combustível.Resistência à Corrosão

– Excelente estabilidade contra ácidos, álcalis e ambientes úmidos, garantindo longa vida útil em células de combustível PEM e eletrolisadores.

• Leve e Forte– A alta relação resistência-peso reduz o peso da pilha, mantendo a durabilidade, ideal para uso automotivo e aeroespacial.

• Canais de Precisão– A gravação química permite microcanais de até 100 μm com alta precisão para distribuição eficiente de gás.

• Fina e Compacta– Faixa de espessura de 0,05–2,0 mm suporta designs de pilha leves e que economizam espaço.

• Sem Rebarbas e Sem Tensão– A gravação evita rachaduras ou deformações, proporcionando canais lisos para melhor vedação e menor perda de energia.

• Compatível com Revestimento– As superfícies podem ser revestidas (por exemplo, ouro, carbono) para melhorar a condutividade e reduzir a resistência de contato.

• Aplicaçãodas Placas Bipolares de Gravação de Titânio:

1. Célula de Combustível de Hidrogênio: UPS/TNT: Cerca de 6-8 dias úteis

2.Eletrolisador de Água: Produção de hidrogênio verde, eletrolisadores PEM e eletrolisadores alcalinos.

3.  Equipamentos de Conversão de Energia: Novos sistemas de armazenamento de energia, como baterias metal-ar e baterias de fluxo.

Placa Bipolar de Gravação Fotoquímica:Métodos de fabricação convencionaispara placas bipolares—como estampagem, corte a laser e fresamento CNC—enfrentam desafios ao produzir canais ultrafinos ou manusear folhas muito finas.

Gravação fotoquímica

supera essas limitações e oferece vantagens distintas na produção de placas bipolares.Por que escolher a gravação fotoquímica para fabricar placas bipolares?Alta Precisão– Alcança larguras de canal de até 0,1 mm com profundidade controlada para fluxo de fluido uniforme.

Sem Tensão e Sem Rebarbas

• – Sem deformação ou rachaduras, garantindo excelente desempenho de vedação.Capacidade Ultra-Fina

• – Processa folhas de 0,02 mm a 3,0 mm, ideal para espessuras típicas de placas bipolares de 0,05–1,0 mm.Flexibilidade de Design

• – Suporta estruturas complexas de dupla face e semi-gravadas, permitindo personalização e prototipagem rápida.Eficiência de Custo

• – Baixo custo de ferramentas torna-o adequado para lotes pequenos a médios e desenvolvimento de protótipos.Tecnologia de Fabricação de Placas Bipolares de Titânio:

• Temos a capacidade de gravar canais tanto curvos quantoretos

 em folhas de metal completas, permitindo a realização perfeita de designs intrincados. Além disso, nosso processo atinge um controle preciso da profundidade, garantindo precisão e consistência em cada projeto.

GravaçãoCanais de Profundidade Dupla

•           Podemos gravar diferentes profundidades decanais baixos no mesmo lado. Também suportamos profundidades de gravação emlados diferentes.

                                                                                                               Superfície Revestida

•           Para materiais de aço inoxidável, faremos galvanoplastia na superfície para proteger a placa bipolar da oxidação.  Corte a Laser

          Para chapas de metal com mais de 1,5 mm de espessura, usamos corte a laser para obter o tamanho ou formato desejado.

Embalagem e Envio de Placas Bipolares de Gravação de Titânio:

Métodos de EnvioMétodos de Envio

:

EMS: Cerca de 10-15 dias úteis

DHL: Cerca de 3-5 dias úteisFedEx: Cerca de 4-6 dias úteisUPS/TNT: Cerca de 6-8 dias úteis

AÉREO: Cerca de 5-7 dias úteis

MARÍTIMO: Cerca de 15-30 dias úteis

FAQ:

P:

Qual é o preço da personalização da placa bipolar?

R: O preço dependerá do material, espessura, tamanho e outros requisitos, por favor, sinta-se à vontade para nos enviar seus requisitos detalhados, nós

’

ofereceremos o preço o mais rápido possível.P:

Como personalizamos a placa bipolar?R: Nós sempre’

 Moeda de pagamento aceita: USD, EUR, JPY, CAD, AUD, HKD, CNY; P:

Como podemos garantir a qualidade?R: Nós sempreuma amostra de pré-produção antes da produção em massa

 Moeda de pagamento aceita: USD, EUR, JPY, CAD, AUD, HKD, CNY; 100%

inspeção final antes do envio.P:Por que você deve comprar de nós e não de outros fornecedores?R: A Xinhaisen foi estabelecida para se especializar na produção de produtos de metal de gravação fotoquímica de alta qualidade, finitos e de microtamanho. Nossos setenta funcionários profissionais são especializados em pesquisa e desenvolvimento, fabricação e serviço de marketing.  /  WhatsApp: +86 18025476918

 Moeda de pagamento aceita: USD, EUR, JPY, CAD, AUD, HKD, CNY; R:

Termos de entrega aceitos: FOB, CFR, CIF, EXW；

 Moeda de pagamento aceita: USD, EUR, JPY, CAD, AUD, HKD, CNY;   Tipo de pagamento aceito: T/T, Paypal, Western Union, Dinheiro

.Você deseja personalizar a placa bipolar?  Clique em "entre em contato conosco" abaixo para nos enviar o desenho da placa bipolar, suportamos DXF, DWG, STP etc. Formato.
