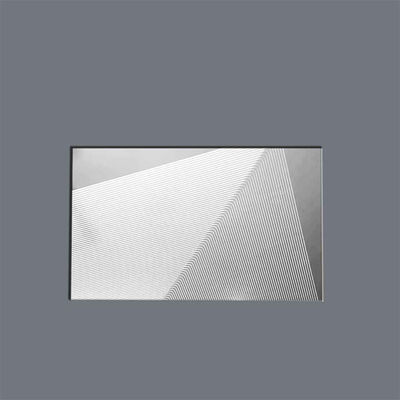

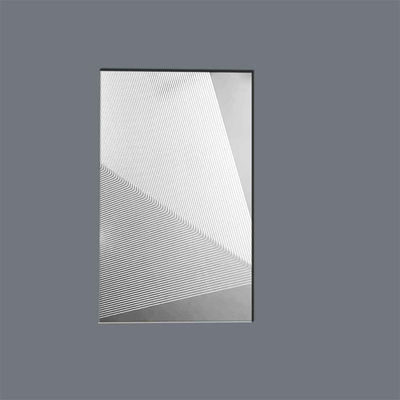

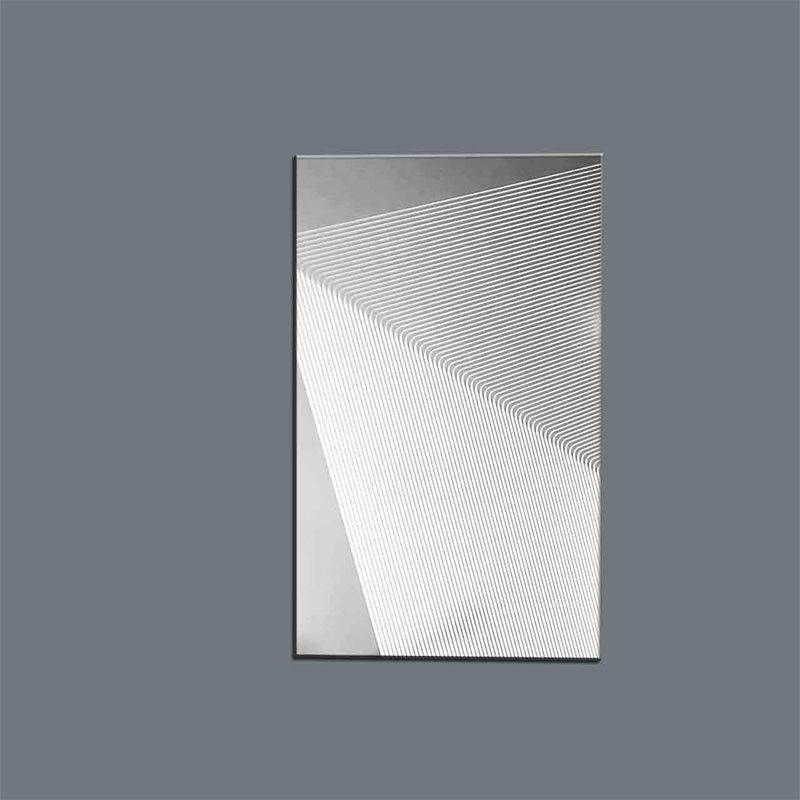

Exchanger de calor de circuito impresso de precisão gravado Eficiência térmica superior

Intercambiadores de calor de circuito impresso de precisão gravada Eficiência térmica superior

Intercambiadores de calor de circuito impressoResumo

Os PCHEs químicamente gravados da Xinhsen representam a próxima geração de trocadores de calor compactos, oferecendo desempenho térmico inigualável em aplicações críticas.Utilizando a nossa tecnologia de gravação fotoquímica proprietária, criamos padrões complexos de micro-canais que alcançam uma eficiência superior de transferência de calor, mantendo uma resistência à pressão excepcional.

Principais vantagens
✔Eficiência ultra-alta- Densidade de superfície até 2500 m2/m3
✔Capacidade de pressão extrema- Pressão operacional até 600 bar
✔Compacto e leve- 85% menores do que os trocadores convencionais
✔Resistentes à corrosão- Compatibilidade de materiais em larga escala
✔Desenhos de fluxo personalizados- Padrões de canais otimizados para cada aplicação

Intercambiadores de calor de circuito impressoEspecificações

Características do projeto
•Padrões de canal: recto, em ziguezague, sinusoidal ou personalizado CFD-optimizado
•Empilhamento de camadas: Construções ligadas por difusão ou soldadas
•Configurações de porta: Projetos de fluxo cruzado, contra-fluxo, multipassagem
•Características especiais: Sensores integrados, canais híbridos

Dados de desempenho
- coeficientes de transferência de calor: 3000-8000 W/m2K
Valores NTU até 50
️ Aproximação de temperatura dentro de 3°C
¢ Caída de pressão de apenas 0,1 bar

Aplicações
▸ Ciclos de potência de CO2 supercríticos
▸ GNL e processamento criogénico
▸ Reatores nucleares
▸ Gestão térmica aeroespacial
▸ Sistemas de pilhas de combustível a hidrogénio
▸ Recuperação do calor dos resíduos industriais

Garantia da qualidade

• Inspeção dimensional a 100% (medida óptica)

• Certificados de material (MTC, EN10204 3.1)

• Ensaios de pressão a 1,5x pressão de projecto

• Compatível com a secção VIII da ASME BPVC Divisão 1

• Produção certificada ISO 9001 e AS9100

Opções de personalização
✓ Design de canais otimizado para CFD
✓ Revestimentos especiais (Ni, Cr, cerâmica)
✓ Portas de instrumentação
✓ unidades modulares compactas
✓ Integração completa do sistema

Por que escolher Xinhsen PCHE?
O nosso processo de gravação química permite:
•Características verdadeiras em microescalasem tensão mecânica
•Uniformidade perfeita do canalpara fluxo equilibrado
•Geometrias complexasimpossível com usinagem
•Protótipos rápidos- 2-3 semanas para amostras de ensaio

Capacidade de produção
• Protótipos: 2-3 semanas
• Produção em massa: mais de 50.000 placas/mês
• Unidades completas: 4-8 semanas
